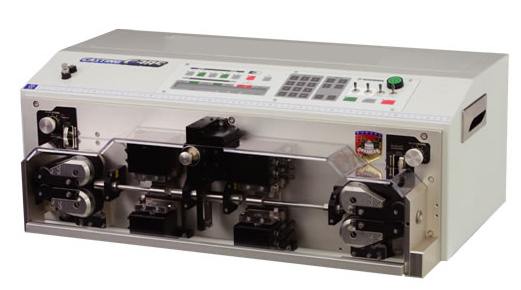

皮带轮带来新的进化
在用V形刀切断电线的同时，用适合线材的突起的圆形刀片进行剥线这样避免了划伤芯线。
同时，由于采用了皮带轮方式进行线材的供给，能用表面抓住管线·屏蔽电线等经常看到的表面坑洼不平的电缆，能用全力而且顺畅地送线。
并且，根据变更线头剥皮组的安装位置，解除线头剥皮时候容易产生的被覆的增长等问题。 | |
|
 |
|
 |
用皮带轮方式进行测定长度和剥线。
在加工软皮电线的时候，右侧的刀架尽量的靠近右皮带轮。 |
| |
气动皮带轮开闭装置
·右侧的气动皮带轮开闭装置
···为了避免工作人员闭合皮带轮的时候弄伤电线，采用了自动气压调节系统。
·左侧的气动皮带轮开闭装置
···先端剥线长度在210mm以上时，左侧的气动皮带轮装置自动闭合，容易进行剥线。 | |
 |
| 改进后的皮带轮 | | |
|
 |
|
| 型号 |
CASTING C385 |
| 外形尺寸 |
长715mmX宽440mmX高220mm |
| 重量 |
47Kg |
| 电源 |
AC100V AC110V AC220V 50Hz/60Hz |
| 功率 |
100W(额定) 350W（最大） |
| 切割长度 |
210mm--99999mm |
| 切割公差 |
±(0.2+0.002XL)mm以内（取决于线材材料） L：切断长度 |
| 剥线长度 |
前端最长200mm 后端最长200mm |
| 可以加工的线材 |
种类 |
ABS线，安全气囊线，2芯线，VSF，IV，KV，特富龙线，玻纤线等 |
| 尺寸 |
AWG#7(10sq)～28(0.08sq)取决于线材材料 |
| 外形尺寸 |
最大直径11mm |
| 线材输送速度 |
可变 |
| 刀具材料 |
超级特殊合金 | | |
|
| |
  |
|
