实现加工速度4,740个/每小时（最高值）！
捻线调整·焊锡调整自由自在。
具有超强的扩展性能。而且，操作简单。

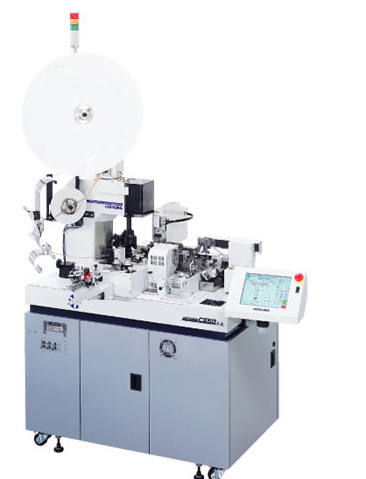

C550SZT是在C550SZ的基础上增加了自动线材捻机CASY-645和焊锡机构CS-055的多功能一体机。
发挥惊人的加工速度每小时4,100根和只有SUPER CASTUGNON才有的实力。
※ 同时提供不带PC连接功能的低配置机型C510TS。 | |
|
 |
|
 |
保证高品质的新机构（CS-055）
大幅度削减焊锡渣的发生！(本公司原来产品比较下降65%)
KODERA独创的静止式锡槽
新开发的静止式锡槽，比重轻漂浮的杂质被旋转式过滤器不断地除去，可以保证每次着锡都可保证高品质。 同时，需要的焊锡通过卷线得到补充，经济性能也很出色。 |
 | |
|
| |
| 温控焊锡 |
|
| 焊锡温度通过数字输入管理所以想设定的温度可以得到确切保证。 | |
 | |
| |
| 高手才会的操作只需一按 |
|
| 根据线材的粗细和想着锡量的多少，锡槽的焊锡投入速度，投入深度，投入时间，除渣速度等都可以简单调节。根据目的不同全着锡，部分着锡等都可以根据所想的那样进行调节。 | |
 | | |
| |
| 助焊剂不飞散 |
|
| 上下设置一对附着了助焊剂的滚轮。只有当线材通过的时候根据通过速度涂上适量助焊剂，防止助焊剂的飞散。助焊剂的量可以调整。 | | |
| |
| 导入具有应用成果的成熟机构(CASY-645) |
|
| 配置了评价超高的C370配套捻线机CASY-637，实现完美的捻线。 捻线量和抓着的强度能够简单地调节。任何线材都可以捻出最美的线头无论单端捻，两端捻只需简单设定。 | | | |
|
 |
|
| 型号 |
CASTUGNON C550SZTS |
| 加工尺寸 |
前端可设定长度 |
0.1～30mm※2 |
| 后端可设定长度 |
0.1～20mm※2 |
| 最短加工尺寸※1 |
L1 ≧44mm[25mm]※3 |
| 最大切断长度 |
99,999mm（约100m） |
| 切割公差 |
±（0.2＋0.002XL）mm以内L＝切断长度 |
| 压着机 |
压着端子 |
连续端子(侧连，后连) |
| 压着能力 |
2.5ton |
| 行程 |
30mm或40mm |
| 控制方式 |
DC控制马达 |
| 外形尺寸（本体）和重量 |
外形尺寸（本体） |
1,090mmX720mmX1,360mm |
| 重量 |
450kg |
| 输入 |
电源 |
单相 AC200V、AC220V、AC240V50/60Hz |
| 气压 |
25NL/min 0.5MPa（请使用干燥清洁的空气） |
| 功率/静止 |
340W |
| 功率/最大 |
1600W |
| 加工线材 |
适用线径 |
AWG#12～AWG#32（根据线材不同有差异） |
| 适用线材 |
AV、 AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、 IV、 特福龙线、玻纤线等 |
※1：根据线材和端子的种类上表数值有可能变化，请事前加工试验。
※2：前端与后端合计47mm以下（但是，特殊加工除外）。
※3：[]表示安装配套设备后可以实现。 | | |
|
| |
  |
|
