配套设备丰富，扩展性良好的机型

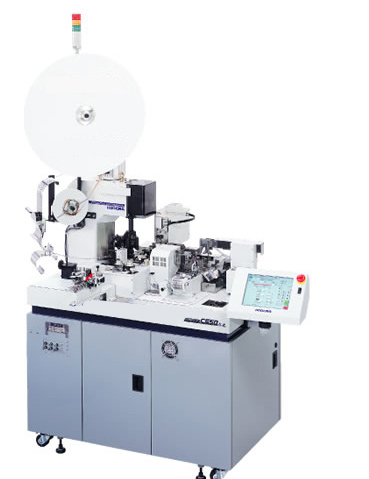

全自动压着机
C550SZ是CASTUGNON的基础机型，根据加工内容和业务发展的需要可以进行相应的扩展。
焊锡装置和捻线装置也可以后续追加配置。
※ 同时提供不带PC连接功能的低配置机型C510。 | |
|
 |
|
 |
压着力监视器
压着机上装备传感器，把1个1个的端子压着力进行经常正确的测量(压着力)。同时，利用编码器，从各个角度进行管理，因此不会发生由于电压变化等原因引起的的测量偏差。(本产品使用了古河电气工业(株)所有专利第1856904号等) |
 | |
|
温度变化压着力变化补偿装置（正在申请专利）
现在，压着品质都是通过压着高度来管理。压着力与压着高度是相关的。如果指定压着力的话C551S就会自动地调整压着力(压着高度)。以后使用的时候只要从内存中读取就可以使用了。 |
 | |
|
看图操作舒适可靠
采用了大画面液晶触摸屏一边看指示图一边输入。
任何人都可以简单地处理的人性化设计。
|
| |
| |
 |
|
| 型号 |
CASTUGNON C550SZ |
| 加工尺寸 |
前端可设定长度 |
0.1～30mm※2 |
| 后端可设定长度 |
0.1～20mm※2 |
| 最短加工尺寸※1 |
L1 ≧44mm |
| 最大切断长度 |
99,999mm（约100m） |
| 切割公差 |
±（0.2＋0.002XL）mm以内L＝切断长度 |
| 压着机 |
压着端子 |
连续端子(侧连，后连) |
| 压着能力 |
2.5ton |
| 行程 |
30mm或40mm |
| 控制方式 |
DC控制马达 |
| 外形尺寸（本体）和重量 |
外形尺寸（本体） |
1,090mmX720mmX1,360mm |
| 重量 |
450kg |
| 输入 |
电源 |
单相 AC200V、AC220V、AC240V50/60Hz |
| 气压 |
25NL/min 0.5MPa（请使用干燥清洁的空气） |
| 功率/静止 |
340W |
| 功率/最大 |
1600W |
| 加工线材 |
适用线径 |
AWG#12～AWG#32（根据线材不同有差异） |
| 适用线材 |
AV、 AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、 IV、 特福龙线、玻纤线等 |
※1：根据线材和端子的种类上表数值有可能变化，请事前加工试验。
※2：[]表示安装配套设备后可以实现。 | | |
|
| |
  |
|
