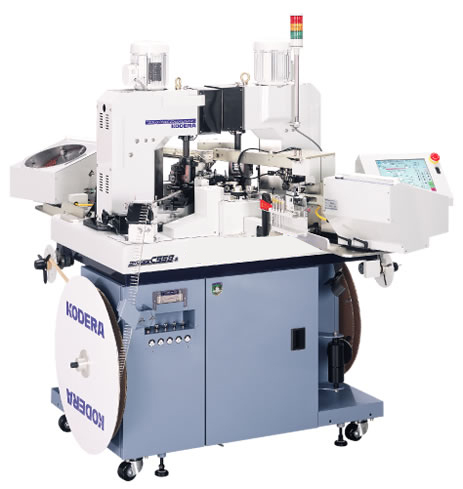

实现了两端防水密封插入的CASTUGNON
在SUPER CASTUGNON美名的C551S的基础上，组合了两端防水密封插入单元， 符合时代需要的C558S新登场。
根据全自动端子压着机制造厂KODERA独自的技术，把汽车不可缺少的防水密封简单，敏捷的快速插入·压着加工。
不进行防水密封加工时，通过操作面板的开关可以转换。
针对高新技术汽车产业的许多的需要，活用了100％全自动端子压着机制造厂KODERA的最新技术的高性能机器。
※ 同时提供不带PC连接功能的低配置机型C510 | |
 |
 |
| 设计简洁的防水结构 |
|
CASTUGNON在取防水密封的时候由于防水密封供给速度慢而没有拿到的时候会自动进行在尝试作业。
不会因为防水密封而立刻停止作业，会再尝试一次这样可以减少线材浪费使作业连续稳定。 | |
 | |
|
| |
| 自动回馈控制系统 |
|
CASTUGNON在取防水密封的时候由于防水密封供给速度慢而没有拿到的时候会自动进行在尝试作业。
不会因为防水密封而立刻停止作业，会再尝试一次这样可以减少线材浪费使作业连续稳定。 | |
 | |
| |
| 防水密封夹具＆插针 |
|
| 对应防水密封型号防水密封夹具＆插针只要一根螺丝就可以简便更换。 | |
 | | |
|
| |
| 防水密封夹具只需一按就可简单更换 |
|
 | | |
| |
| 防水密封辅助镜的更换也只需拉动把手就可以简单的操作。 |
|
 | | | |
|
 |
|
| 型号 |
CASTUGNON C558S |
| 加工尺寸 |
前端可设定长度 |
0.1～30mm |
| 后端可设定长度 |
0.1～20mm |
| 最短加工尺寸※1 |
L1 ≧44mm[25mm]※2 |
| 最大切断长度 |
99,999mm（约100m） |
| 切割公差 |
±（0.2＋0.002XL）mm以内L＝切断长度 |
| 压着机 |
压着端子 |
连续端子(侧连，后连) |
| 压着能力 |
2.5ton |
| 行程 |
30mm或40mm |
| 控制方式 |
DC控制马达 |
| 外形尺寸（本体）和重量 |
外形尺寸（本体） |
1,090mmX720mmX1,360mm |
| 重量 |
450kg |
| 输入 |
电源 |
单相 AC200V、AC220V、AC240V50/60Hz |
| 气压 |
25NL/min 0.5MPa（请使用干燥清洁的空气） |
| 功率/静止 |
340W |
| 功率/最大 |
1600W |
| 加工线材 |
适用线径 |
AWG#12～AWG#32（根据线材不同有差异） |
| 适用线材 |
AV、 AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、 IV、 特福龙线、玻纤线等 |
※1：根据线材和端子的种类上表数值有可能变化，请事前加工试验。
※2：[]表示安装配套设备后可以实现。 | |
