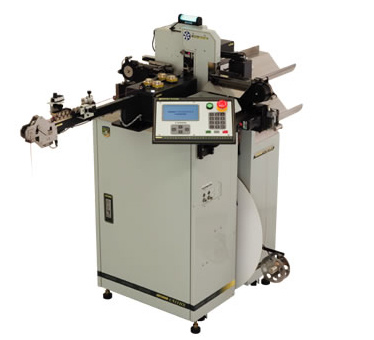

实现全自动两端压着的“超高速加工”9000根/小时！
“简易|小型”具有前所未有的性能和令人惊奇的加工能力，是一种彻底改变了线材加工机概念的下一代全自动压着机。
这种机型具有独创性的构想和创造，不仅仅提升了机器的性能，而且通过操作程序，压模交换等的简单化，来减少作业人员的负担。
此外，从经营者的角度来看，由于最大程度地缩小了体积以及实现了附件的小型化，节省了空间。
本机为小寺公司领先时代的最先进技术，所创造出的令人瞩目的一款机型。 | |
|
 |
|
 |
实现了压模快速更换！
新开发的压模里面有ID标记，由此实现了端子型号·电线尺寸·剥线长度·压着高度等工作条件和管理信息自动地被C511HXIA-2本体读入并且记录，端子和压模的更换只需大约15秒就可完成。只需要输入电线长度和数量然后按开始按钮就可以了！ 同时，新型压模小而且轻了，巴掌大的地方就可以放2～3个，再也不用为没有放置空间而感到为难了。这就是考虑到现场使用情况的KODERA的新构思。 |
 | |
| |
 |
|
| 型号 |
CASTUGNON C511HXIA-2 |
| 加工尺寸 |
前端可设定长度 |
0.1～20mm |
| 后端可设定长度 |
0.1～9.9mm |
| 最短加工尺寸 |
L ≧60mm |
| 最大切断长度 |
99,999mm（约100m） |
| 切割公差 |
±（0.2＋0.002XL）mm以内L＝切断长度 |
| 压着机 |
压着端子 |
连续端子（侧面连结） |
| 压着能力 |
标准1.2ton 最大2.5ton |
| 控制方式 |
数字控制 |
| 外形尺寸（本体）和重量 |
外形尺寸（本体） |
650mmX550mmX1,210mm |
| 重量 |
290kg |
| 输入 |
电源 |
单相 AC200V、AC220V、AC240V50/60Hz |
| 气压 |
17NL/min 0.6MPa（请使用干燥清洁的空气） |
| 功率/静止 |
300W |
| 功率/最大 |
980W |
| 加工线材 |
适用线径 |
AWG#12～AWG#32（根据线材不同有差异） |
| 适用线材 |
AV、 AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、 特福龙线、玻纤线等 |
| 压模规格（上端） |
外形尺寸（本体） |
27mmX23mmX79mm |
| 重量 |
150g |
| ID情报 |
1.端子情报（型号·厂家） 2.电线种类3.芯线直径4.压着高度 5.压力值6.正确的剥皮尺寸7.压着位置数据8.总加工数（最大8位） 9.单次加工数（最大7位）10.管理人姓名（或者记录人）11.管理组No. |
| 压模规格（下端） |
外形尺寸（本体） |
39mmX30mmX57mm |
| 重量 |
145g |
| 光学端子位置传感器 |
内置，ID标示，无线RF约100kHz数据收发装置 |
| ID情报 |
1.端子情报（型号·厂家） 2.总加工数（最大8位）
3.单次加工数（最大7位）4.管理人姓名（或者记录人）
5.管理组No | | |
|
| |
  |
|
